图书管理系统UML图解

在设计图书管理系统的UML图时，通常会包括用例图、类图、顺序图和活动图等。下面我将为您分别介绍这些UML图，并分享一个简单的图书管理系统的UML示例。

用例图主要用于描述系统的功能和角色之间的交互。在图书管理系统中，可能存在的用例包括：登录系统、搜索图书、借阅图书、归还图书等。

类图展示了系统中各个类之间的关系，包括属性和方法。在图书管理系统中，可能存在的类包括：图书、读者、管理员、借阅记录等。

顺序图描述了对象之间的交互顺序，特别适合展示消息发送的顺序和时间。在图书管理系统中，可以通过顺序图展示借阅图书的流程。

活动图展示了系统中各个活动的流程，用于描述业务逻辑和控制流。在图书管理系统中，可以通过活动图展示借阅图书的流程。

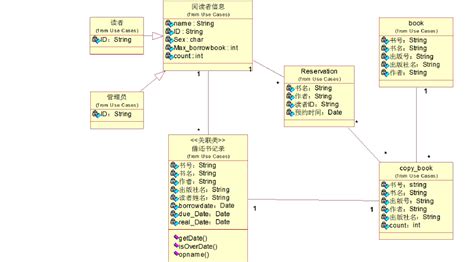

下面是一个简单的图书管理系统UML示例，包括用例图、类图、顺序图和活动图。您可以参考这个示例来更好地理解图书管理系统的UML设计。

通过以上介绍和示例，希望能帮助您更好地理解图书管理系统的UML图，并为您的设计提供一些参考。
